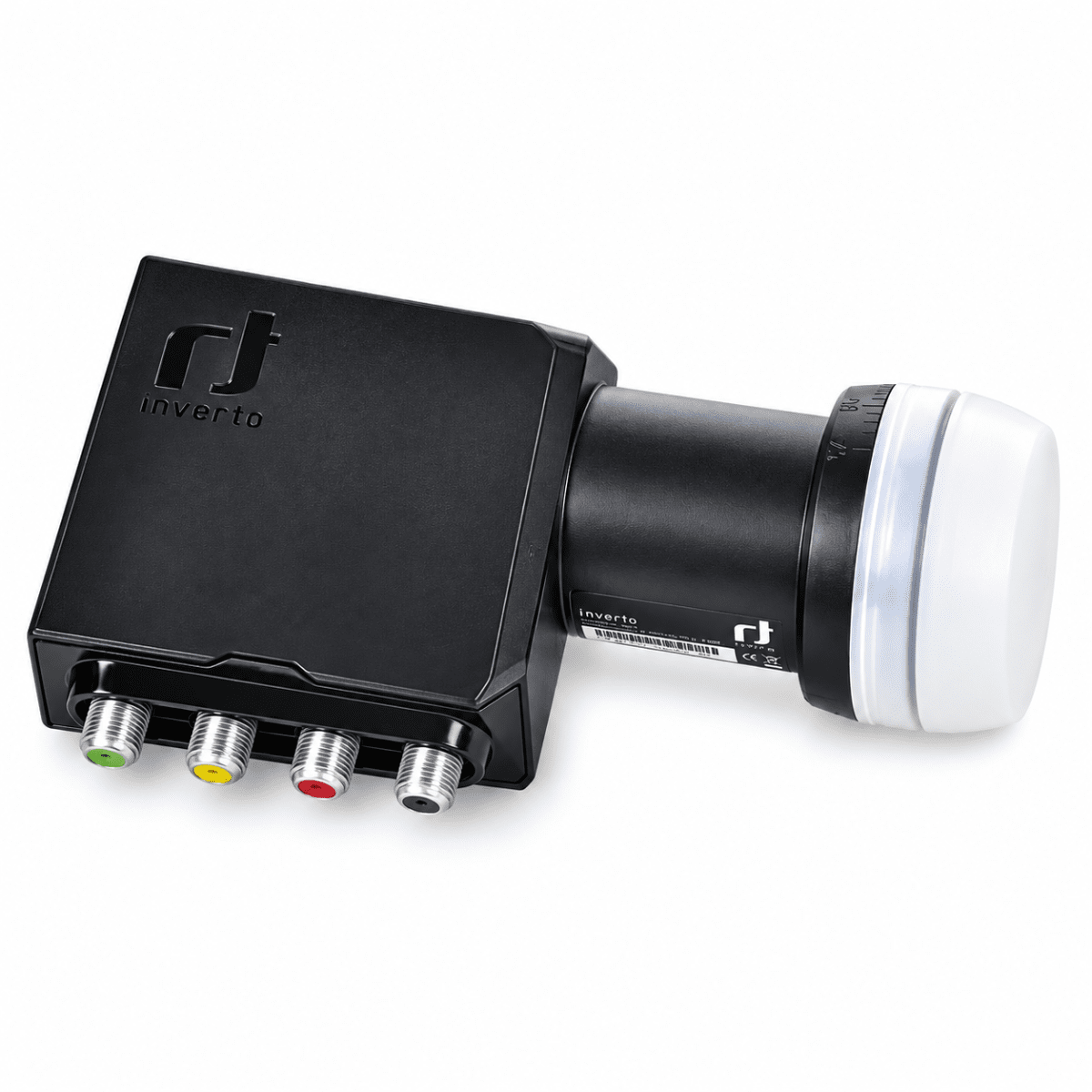

Inverto Quattro Black Ultra IDLT-QTL412-ULTRA-OPN är ett högpresterande Quattro-LNB utvecklat för centraliserade satellitanläggningar där signalen ska distribueras via en extern multiswitch till flera mottagare och tuners.
LNB-huvudet har fyra fasta utgångar som levererar var sin kombination av frekvensband och polarisation: vertikalt lågband, horisontellt lågband, vertikalt högband och horisontellt högband. Samtliga fyra utgångar ansluts till motsvarande ingångar på en kompatibel multiswitch.
Black Ultra-serien är särskilt lämpad för krävande mottagningsförhållanden, områden nära kanten av satellitens täckningsområde, mindre parabolantenner och installationer med långa koaxialkablar. Den höga förstärkningen på 60–70 dB hjälper till att kompensera för signalförluster i kabeln.
Avancerad matarhornsdesign, lågt brustal och effektiv filtrering bidrar till stabil mottagning, god korspolarisationsisolering och hög motståndskraft mot 4G-störningar. LNB stöder DVB-S2X samt TV-sändningar i HD, 4K och 8K.
✅ Fördelar
- Quattro-LNB för anslutning till extern multiswitch
- Fyra fasta band- och polarisationsutgångar
- Hög förstärkning på 60–70 dB
- Typiskt brustal på endast 0,2 dB
- Utvecklat för krävande mottagningsförhållanden
- Lämpligt vid långa koaxialkablar
- Passar även mindre parabolantenner
- Avancerad matarhornsdesign
- God korspolarisationsisolering
- Mycket låga störnivåer
- Hög motståndskraft mot 4G-störningar
- DVB-S2X-kompatibelt
- Stöd för HD, Ultra HD 4K och 8K
- Standardiserat 40 mm-fäste
🎯 Passar perfekt för
- Centraliserade satellitanläggningar
- Installationer med extern multiswitch
- Villor med många satellituttag
- Flerfamiljshus och fastigheter
- Hotell, kontor och kommersiella lokaler
- Områden med svag satellitsignal
- Installationer nära satellitens täckningsgräns
- Långa koaxialkablar
- Mindre parabolantenner
- Distribution av en satellitposition till flera användare
🔧 Användning och anslutning
LNB-huvudet monteras i parabolantennens 40 mm LNB-hållare och justeras noggrant för bästa möjliga signalstyrka och signalkvalitet.
De fyra fasta utgångarna ansluts med fyra separata koaxialkablar till motsvarande ingångar på multiswitchen:
- Vertikalt lågband, VL
- Horisontellt lågband, HL
- Vertikalt högband, VH
- Horisontellt högband, HH
Kablarna bör märkas i båda ändarna för att undvika felkoppling. Utgångarnas placering och märkning på själva produkten ska alltid följas.
Detta är ett Quattro-LNB för multiswitch. Det ska inte förväxlas med ett Quad-LNB, vars fyra utgångar kan anslutas direkt till mottagare.
⚙️ Tekniska data
Produkttyp: Högpresterande Quattro-LNB
Tillverkare: Inverto
Modell: IDLT-QTL412-ULTRA-OPN
Serie: Black Ultra
Avsett för: Extern multiswitch
Antal utgångar: 4 fasta utgångar
Utgångar: Vertikalt lågband, horisontellt lågband, vertikalt högband och horisontellt högband
Fästdimension: 40 mm
Lågbands ingångsfrekvens: 10,70–11,70 GHz
Lågbands utgångsfrekvens: 950–1950 MHz
Lågbands LO-frekvens: 9,75 GHz
Högbands ingångsfrekvens: 11,70–12,75 GHz
Högbands utgångsfrekvens: 1100–2150 MHz
Högbands LO-frekvens: 10,60 GHz
Brustal: 0,2 dB typiskt, 0,7 dB maximalt
LO-temperaturdrift: ±2,0 MHz maximalt
Initial LO-noggrannhet: ±1,0 MHz maximalt
LO-fasbrus vid 1 kHz: −70 dBc/Hz
LO-fasbrus vid 10 kHz: −80 dBc/Hz
LO-fasbrus vid 100 kHz: −90 dBc/Hz
LO-fasbrus vid 1 MHz: −100 dBc/Hz
Förstärkning: 60–70 dB
Förstärkningsrippel över 26 MHz: Högst 1 dB, topp-till-topp
Förstärkningsvariation över hela bandet: Högst 4 dB, topp-till-topp
Bildfrekvensundertryckning: Minst 50 dB
Tredje ordningens intermodulation, ICP3: Minst +10 dBm
1 dB-kompressionspunkt vid utgång: Minst 0 dBm
Korspolarisationsisolering: Minst 22 dB
Utgångs-VSWR: Högst 2,0:1
Oönskade signaler inom bandet: Högst −65 dBm
Strömförbrukning: Högst 230 mA vid 10–20 V DC
Arbetstemperatur: −30 till +60 °C
Utgångsimpedans: 75 Ω
Anslutningar: 4 × F-kontakt, hona
4G-immunitet: Ja
DVB-S2X-kompatibel: Ja
HD-, 4K- och 8K-kompatibel: Ja
Vikt: 177 gram
Artikelnummer: 13710
EAN: 5453002615164
📦 Paketets innehåll
- 1 × Inverto Quattro Black Ultra IDLT-QTL412-ULTRA-OPN LNB
