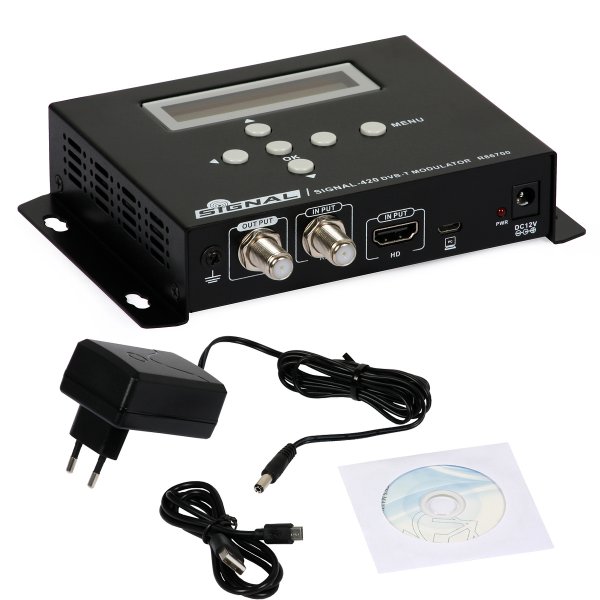

SIGNAL-420 är en multifunktionell digital modulator (DVB-T - COFDM) med HDMI - ingång, som kan bearbeta SD-, HD- och Full HD-signaler. Den utgående RF-signalen kan kombineras med andra TV-signaler.
Enheten är en enkanalsmodulator, vilket innebär att DVB-T-utgångsmultiplexet innehåller en kanal som moduleras av källsignalen. Breda konfigurationsalternativ gör det möjligt att kombinera utgående DVB-T-multiplex med befintliga DVB-T-sändningar som distribueras i systemet, på ett sätt som valts av administratören eller investeraren.
Källsignalen kan komma från en multimediaspelare, DVR, Blu-ray-spelare, PC, STB etc. Modulatorn kan distribuera högkvalitativt innehåll i form av DVB-T multiplex via typiska RF-koaxialkablar som används i antennsystem. Den maximala bithastigheten begränsas av DVB-T-standarden (31,68 Mbps), medan den maximala bithastigheten för videoströmmen inte kan överstiga 15 Mbps .
Enheten erbjuder ett attraktivt alternativ till installationer baserade på HDMI-splitter och -kablar.
Alla parametrar ställs in med knappar och visas av displayen på modulatorns frontpanel.
Funktionsdiagram över enheten

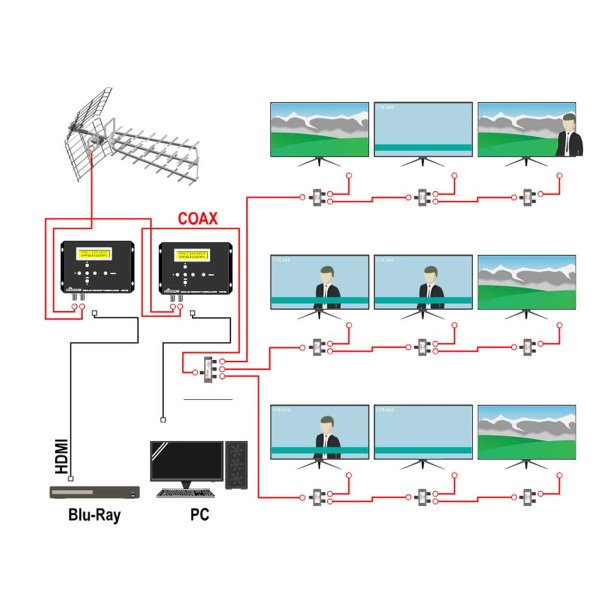

Distribution av HD-signaler från en Blu-ray-spelare och PC-dator omvandlade till DVB-T-multiplex med Signal-400 modulatorer, tillsammans med DVB-T-sändningar som tas emot av antennen.
| Name | Signal-420 |
| Code | R86700 |
| Encoding | H.264 |
| Bit rate range | 5...15 Mbps |
| Input | HDMI x1 |
| Resolution | 1920x1080_60p,1920x1080_50p, 1920x1080_60i, 1920x1080_50i, 1280x720_60p, 1280x720_50p |
|
|
|
|
|
|
| Aspect ratio | 16:9, 5:4 |
| DVB-T modulator |
| Standard | DVB-T COFDM |
| FFT mode | 2K/8K |
| Bandwidth options | 6 MHz, 7 MHz, 8 MHz |
| Constellation | 64QAM |
| Guard intervals | 1/32 |
| FEC | 7/8 |
| MER | ≥ 35 dB |
| RF range | 50...860 MHz |
| RF output level | 70...100 dBμV |
| Management & Configuration |
| Local interface | LCD + buttons |
| General |
| Power | 12 VDC / 1.5 A (AC/DC adapter incl.) |
| Dimensions | 125x100x28 mm |
| Weight | 0.5 kg |
