Premium Satellite Priority Switch med 2 utgångar / 950-2500 MHz
Använd denna SAT Priority Switch för att dela 1 LNB till 2 mottagare i din parabolantenninstallation.

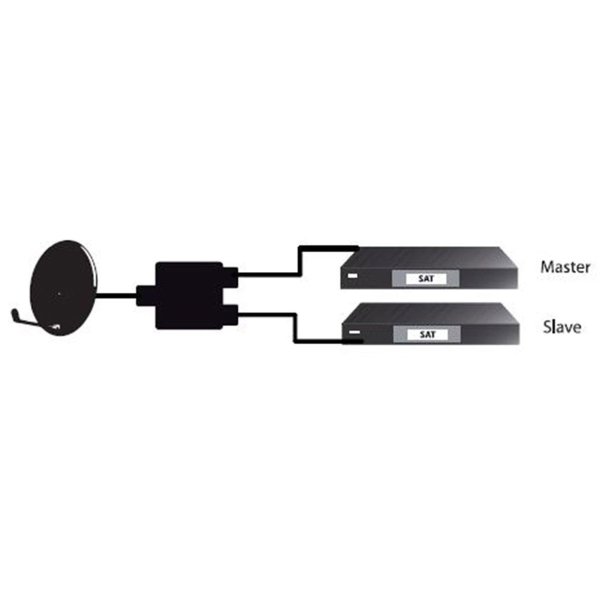

Hur fungerar prioritetsväxeln?
anslut kabeln från LNB:n till "LNB in"-porten
Anslut den satellitmottagare du använder mest (mottagare 1) till 'OUT master'-porten
anslut den andra satellitmottagaren (mottagare 2) till 'OUT slave'-porten
Om mottagare 1 är på, bestämmer den programkretsen och matar ström till LNB:n
Om du stänger av mottagare 1 kan mottagare 2 bestämma programväxlingen och mata ström till LNB:n
Drag:
anslut 2 mottagare till 1 LNB via 'master' / 'slave'-principen
frekvensområde: 950 - 2400 MHz (lämplig för satellitinstallationer)
DC pass: låter ström passera från exempelvis mottagare till LNB
Huruvida "master"-mottagaren är på/av bestäms av om ström tillförs LNB:n eller inte
styrsignalen är 13V/18V, 22KHz PÅ/AV, DiSEqC från mottagare 1/2)
Avslutningsmotstånd för oanvända utgångar
Oanvända anslutningar måste stängas med ett termineringsmotstånd.
Jordanslutning
Du behöver bara jorda din CAI-installation vid 1 punkt. Anslut helst din abonnentövertagandepunkt (AOP) till jordningspunkten i ditt mätarskåp. Om detta inte är möjligt, då förstärkaren. Om detta inte är möjligt, kontakta din återförsäljare.
Skydda din CAI-installation
Ge inte överspänning en chans att skada dina TV-apparater, avkodare, förstärkare och andra enheter som är anslutna till din satellitinstallation. Anslut därför överspänningsskydd till utgången på din LNB. Alla andra komponenter i din satellitinstallation är nu skyddade.
Specifikationer Premium Satellite Priority Switch med 2 utgångar / 950-2500 MHz
anslutningar: 3x F (hona)
layout: 1x LNB-ingång / 1x utgång OUT 'slav' / 1x utgång OUT 'master'
frekvensområde: 950 - 2500 MHz (lämplig för satellitinstallationer)
DC pass (låter ström passera)
jordanslutning
helt skärmad
Överensstämmer med: RoHS
färg: grå
garanti: 2 år
